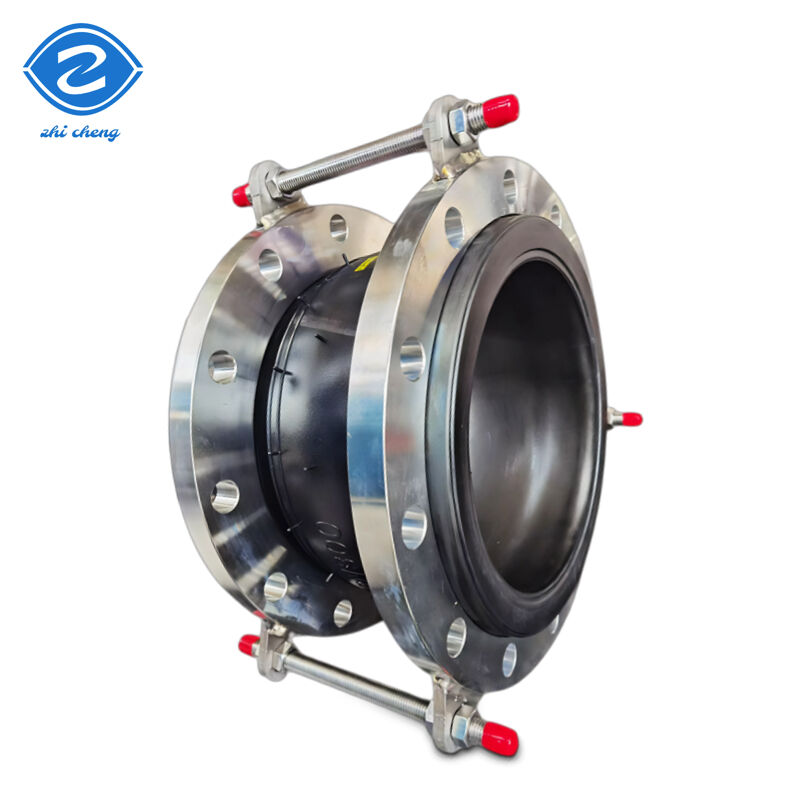

Złącze rozszerzające gumowe z jednej kuli ze stali nierdzewnej
Złącze elastyczne z gumy przeznaczone do zastosowań pompowych i zaworowych
Prowincja Henan Zhicheng Valve & Fittings Manufacturing Co.
Nasza misja: skupianie się na szczegółach produktu, ciągłych innowacjach i zaspokajaniu potrzeb użytkowników
Nasze wartości: uczciwość i standaryzacja, współpraca i partnerstwa korzystne dla obu stron
Obrazy produktów
Specyfikacja produktu
Skład materiału
| Nie, nie, nie. |
Składnik |
Materiał |
| 1 |
Gumowe gumowe zewnętrzne/wewnętrzne |
NR, NBR, EPDM, SBR, BR itp. |
| 2 |
Ramka |
Tkanina z kartonów nylonowych |
| 3 |
Pierścień pod ciśnieniem |
Włókno stalowe |
| 4 |
Flanka |
Q235 Stali węglowych, 304 stali nierdzewnej itp. |
Warunki techniczne
| Parametry |
Rodzaj 1 |
Typ 2 |
Typ 3 |
| Ciśnienie robocze (kg f/cm2) |
1.0(10) |
1.6(16) |
2.5(25) |
| Ciśnienie wybuchowe (kg f/cm2) |
2.0(20) |
3.0(30) |
4.5(45) |
| Wartość próżni (mmHg) |
2.0(20) |
86.7 ((650) |
100 ((750) |
| Wartość zastosowanej temperatury |
-15°C ~ +80°C (-30°C ~ + 150°C specjalne) |
| Stosowane media |
Powietrze, sprężone powietrze, woda, woda morska, gorąca woda, olej, kwas i alkalia itp. |
Główne wymiary połączenia
| Średnica nominalna |
Długość |
Przesunięcie osiowe |
Przesunięcie poziome |
Kąt zgięcia |
| 32 mm (11⁄4") |
95 mm |
Rozszerzenie: 6 mm, kompresja: 9 mm |
9 mm |
15° |
| 40 mm (11⁄2") |
95 mm |
Rozszerzenie: 6 mm, kompresja: 10 mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Rozszerzenie: 7 mm, kompresja: 10 mm |
10 mm |
15° |
| 65 mm (21⁄2") |
115 mm |
Rozszerzenie: 7 mm, kompresja: 13 mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Rozszerzenie: 8 mm, kompresja: 15 mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Rozszerzenie: 10 mm, kompresja: 19 mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Rozszerzenie: 12 mm, kompresja: 19 mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Rozszerzenie: 12 mm, kompresja: 20 mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Rozszerzenie: 16 mm, kompresja: 25 mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Rozszerzenie: 18 mm, kompresja: 26 mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Rozszerzenie: 18 mm, kompresja: 26 mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Rozszerzenie: 20 mm, kompresja: 28 mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 2 400 mm (96") |
420 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 2 600 mm (104") |
450 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Rozszerzenie: 25 mm, kompresja: 35 mm |
30 mm |
10° |
W celu szybkiego cytowania proszę podać:
- Rodzaj nośnika przepływającego przez gumowe połączenie rozszerzające (woda, olej itp.)
- Nominalna średnica gumowego złącza rozszerzającego
- Rodzaj gumowego złącza rozszerzającego (w kształcie równorzędnym lub redukującym)
- Materiał z kauczuku i flanszy (EPDM, stal nierdzewna itp.)
- Standardy flensów (ANSI, DIN itp.)
- Ciśnienie nominalne (150 lb, 300 lb itp.)
- Długość gumowej kuli
- Ogólna wymagana ilość
Zalety produktu
- Doskonała odporność na ciśnienie dzięki kulistej strukturze z super stabilnością w stosunku do ciśnienia wewnętrznego i silnym specjalnym wzmocnieniem
- Wyższa absorpcja drgań, hałasu i wstrząsów
- Kompensuje większe wydłużenie, kompresję, ruch boczny i kątowy
Klasyfikacja produktu
Możliwość wyboru z wielu kategorii
Opakowanie i dostawa
Opcje wysyłki:
- FedEx/DHL/UPS/TNT dla próbek - Usługa od drzwi do drzwi
- Powietrznie lub drogą morską w przypadku towarów w partii (LCL/FCL) - Port lotniczy/port odbioru
- Spedytorzy określeni przez klienta lub negocjowalne metody wysyłki
Ściśle przestrzega systemu zarządzania jakością ISO9001:2015, posiada "licencję na produkcję specjalnego sprzętu" wydaną przez Państwową Administrację ds. Regulacji Rynku,produkty spełniają krajową normę GB/T 12465-2003, może być bezpiecznie stosowany do różnych systemów rurociągów ciśnieniowych, przeszedł certyfikat CE UE i spełnia normy UE, takie jak EN 1092-1 i EN 14001.
Częste pytania
P: Czy możesz wykonać produkt według wymagań klienta?
A: Tak, możemy zrobić to zgodnie z pańskimi wymaganiami.
P: Jakie są warunki płatności?
A: T/T (30% jako depozyt, reszta 70% zostanie zapłacona przed dostawą), L/C na widok.
P: Gdzie znajduje się najbliższy port załadunku?
A: Szanghaj, Qingdao lub Tianjin w Chinach.
P: Jak można zagwarantować jakość lub jakąkolwiek gwarancję?
A: W przypadku wystąpienia problemów jakościowych podczas użytkowania, wszystkie produkty mogą zostać zwrócone lub zgodnie z życzeniami konsumenta.
P: Czy przyjmujecie zamówienia w niewielkich ilościach?
Oczywiście, że mamy.
P: Jaki jest czas dostawy?
A: Po morzu lub lotem. Zwykle od 7 do 14 dni do dostawy, zgodnie z ilością zamówienia. Proszę wysłać swoje szczegółowe wymagania poniżej i uzyskać szybką odpowiedź!
