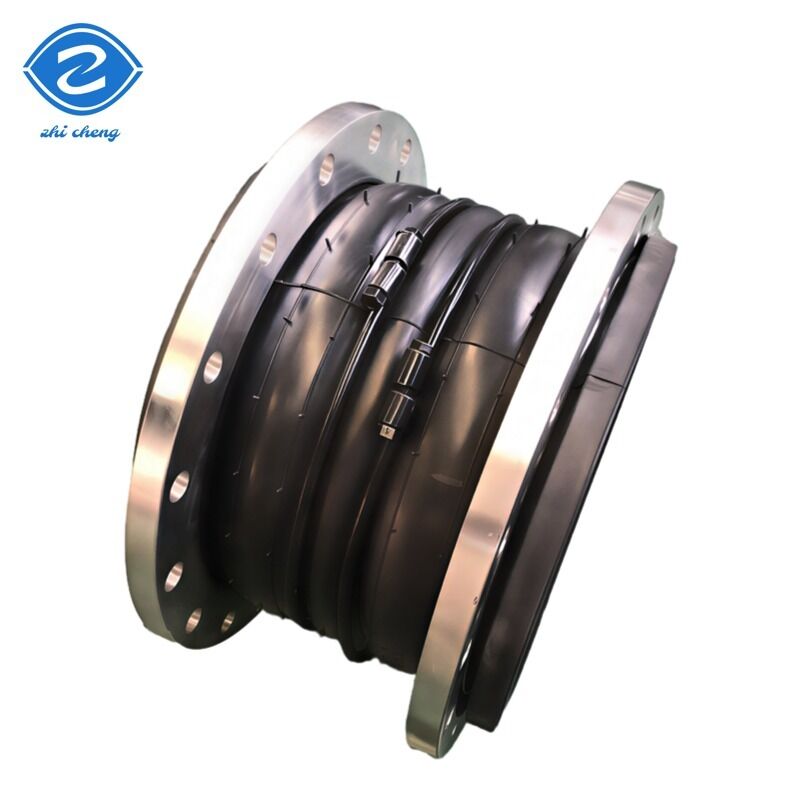

SS304 Kołnierzowe Podwójne Sferyczne Złącze Kompensacyjne z Gumy
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
Nasza misja: Skupienie się na szczegółach produktu, napędzanie innowacji i spełnianie potrzeb użytkowników.
Nasze wartości: Uczciwość i standaryzacja, współpraca i obopólne korzyści
Złącze kompensacyjne z podwójnym łukiem charakteryzuje się precyzyjnie formowanym elastycznym materiałem kompozytowym wzmocnionym wieloma warstwami
nylonu. Konstrukcja łukowa umożliwia płynny przepływ płynów bez turbulencji, dzięki czemu nadaje się do obsługi płynów procesowych
zawierających zawieszone ciała stałe.
Specyfikacje produktu
Skład materiałowy
| Nr |
Komponent |
Materiał |
| 1 |
Guma zewnętrzna/wewnętrzna |
NR, NBR, EPDM, SBR, BR itp. |
| 2 |
Rama |
Tkanina nylonowa |
| 3 |
Pierścień ciśnieniowy |
Linka stalowa |
| 4 |
Kołnierz |
Stal węglowa Q235, stal nierdzewna 304 itp. |
Warunki techniczne
| Parametr |
Typ 1 |
Typ 2 |
Typ 3 |
| Ciśnienie robocze (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Ciśnienie rozrywające (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Wartość próżni (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Temperatura robocza |
-15℃ ~ +80℃ (-30℃~+150℃ specjalne) |
| Media robocze |
Powietrze, sprężone powietrze, woda, woda morska, gorąca woda, olej, kwasy i zasady itp. |
Główne wymiary połączeń
| Średnica nominalna (DN) |
Długość |
Przemieszczenie osiowe |
Przemieszczenie poziome |
Kąt ugięcia |
| 32 mm (1¼") |
95 mm |
Wydłużenie: 6mm, Kompresja: 9mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Wydłużenie: 6mm, Kompresja: 10mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Wydłużenie: 7mm, Kompresja: 10mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Wydłużenie: 7mm, Kompresja: 13mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Wydłużenie: 8mm, Kompresja: 15mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Wydłużenie: 10mm, Kompresja: 19mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Wydłużenie: 12mm, Kompresja: 19mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Wydłużenie: 12mm, Kompresja: 20mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Wydłużenie: 16mm, Kompresja: 25mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Wydłużenie: 18mm, Kompresja: 26mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Wydłużenie: 18mm, Kompresja: 26mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Wydłużenie: 20mm, Kompresja: 28mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Wydłużenie: 25mm, Kompresja: 35mm |
30 mm |
10° |
Aby uzyskać szybką wycenę, prosimy o podanie:
- Rodzaj medium przepływającego przez gumowe złącze kompensacyjne (woda, olej itp.)
- Średnica nominalna gumowego złącza kompensacyjnego
- Typ gumowego złącza kompensacyjnego (kształt równy lub redukcyjny)
- Materiał gumy i kołnierza (EPDM, stal nierdzewna itp.)
- Standard kołnierza (ANSI, DIN itp.)
- Ciśnienie nominalne (150lb lub 300lb)
- Długość sfery gumowej
- Wymagana całkowita ilość
Kluczowe zalety
Doskonała odporność na ciśnienie
Struktura sferyczna ze wzmocnioną konstrukcją zapewnia wyjątkową stabilność w stosunku do ciśnienia wewnętrznego
Absorpcja wibracji i hałasu
Doskonała absorpcja wibracji, hałasu i wstrząsów
Kompensacja elastycznego ruchu
Kompensuje wydłużenie, kompresję, ruch boczny i kątowy
Klasyfikacja produktów
Dostępne wiele kategorii, aby spełnić różne wymagania aplikacji
Pakowanie i dostawa
Opcje wysyłki:
- FedEx/DHL/UPS/TNT dla próbek (od drzwi do drzwi)
- Drogą powietrzną lub morską dla towarów wsadowych (LCL/FCL)
- Dostępne odbiory z lotniska/portu
- Akceptowane spedytorzy wskazani przez klienta
- Negocjowane metody wysyłki
Często zadawane pytania
Czy możesz wykonać produkt zgodnie z wymaganiami klienta?
Tak, możemy produkować zgodnie z Twoimi dokładnymi wymaganiami.
Jakie są Twoje warunki płatności?
T/T (30% depozytu, 70% salda przed dostawą), L/C w zasięgu wzroku.
Gdzie znajduje się najbliższy port załadunku?
Szanghaj, Qingdao lub Tianjin, Chiny.
Jak możesz zagwarantować jakość lub jakąkolwiek gwarancję?
Jeśli podczas użytkowania wystąpią jakiekolwiek problemy z jakością, produkty mogą zostać zwrócone lub obsłużone zgodnie z życzeniami konsumenta.
Czy akceptujesz zamówienia na małe ilości?
Tak, akceptujemy zamówienia na małe ilości.
Jaki jest Twój czas wysyłki i dostawy?
Drogą morską lub powietrzną. Zazwyczaj 7 do 14 dni na dostawę, w zależności od ilości zamówienia.
